Tabulka metrických závitů

V instalatérství a vodoinstalacích se často setkáváme s různými označeními velikostí závitů – někdy jsou uvedeny v palcích (″), jindy v milimetrech (mm) nebo jako DN (jmenovitý průměr). Může to působit zmatečně, ale všechny tyto jednotky spolu souvisí.

Palcové závity (např. 1/2", 3/4", 1") vycházejí ze staršího britského systému BSP (British Standard Pipe), který se používá po celé Evropě pro závitové spoje potrubí. Označení v palcích tedy neudává skutečný průměr závitu, ale je to nominální hodnota, která se historicky vztahuje k vnitřnímu průměru tehdejších ocelových trubek.

Proto například závit 1/2" nemá průměr 12,7 mm, jak by to bylo podle technických norem, ale je 21,0 mm pro vnější průměr a cca 15 mm pro vnitřní průměr závitu.

DN (Diameter Nominal) je evropské označení pro jmenovitý průměr potrubí. Hodnota DN odpovídá zhruba vnitřnímu průměru trubky a používá se hlavně v projektové dokumentaci.

Pro běžné použití (např. při výběru fitinek, ventilů nebo PE přechodů) stačí pamatovat na to, že palcové označení závitu je standardní a stejné pro všechny materiály – mosaz, plast i ocel.

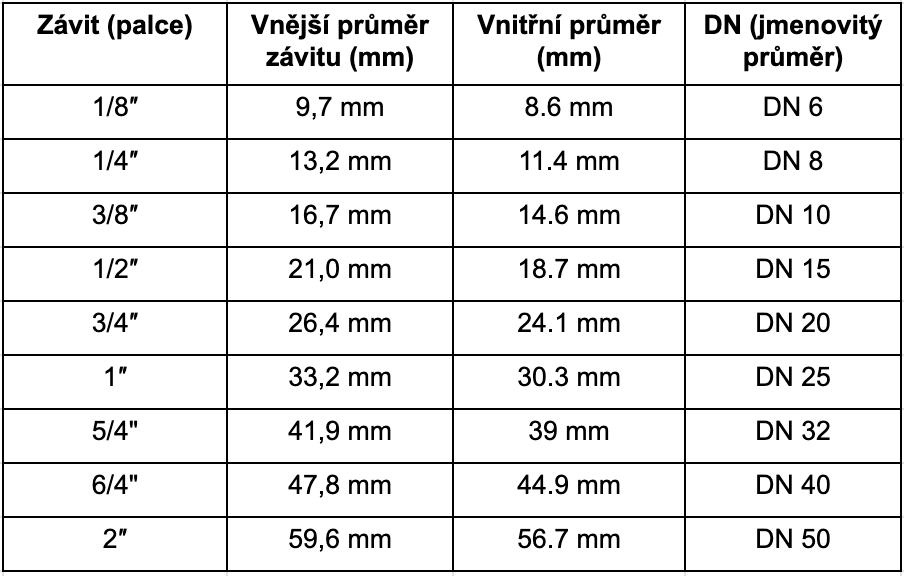

Níže najdete orientační tabulku s nejčastějšími velikostmi závitů a jejich odpovídajícími průměry
